Арт.: AD851041

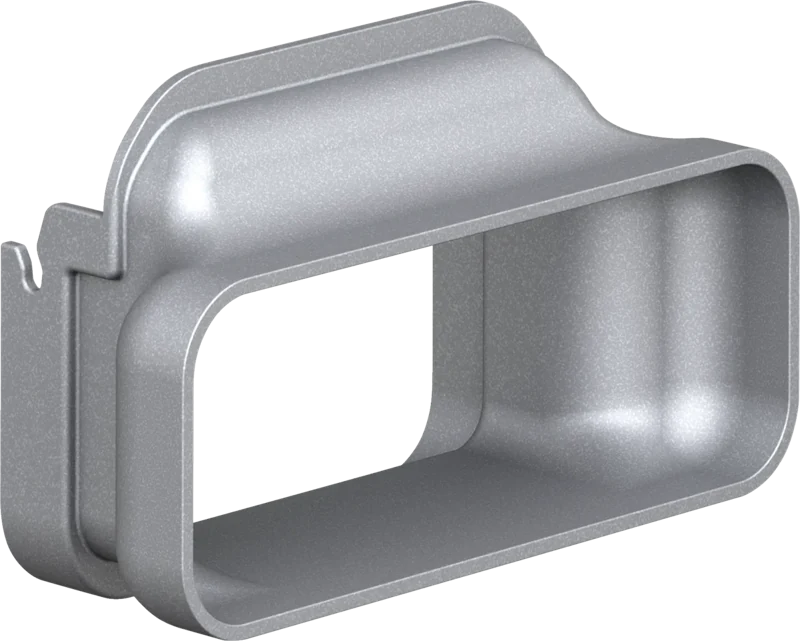

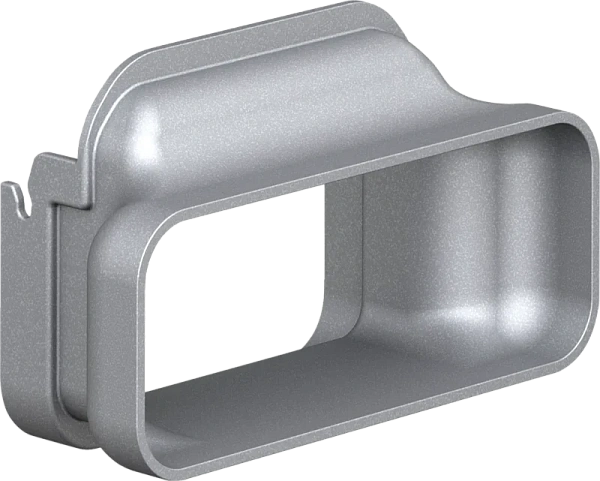

Соединитель для удлинения подключения плоских воздуховодов DN 150 при установке в очень глубокие столешницы. Предусмотрен для вытяжных модулей Gaggenau VL 200 и VL 414. Размеры, обозначенные на собственном чертеже соединителя: ширина 223 мм, высота 90 мм, глубина 30 мм. Монтажная схема показывает установку соединителя на выход вытяжного модуля с фиксацией гайками, после чего к нему подключают элемент плоского воздуховода. Необходимые дополнительные участки и повороты воздуховода подбирают по монтажной схеме кухни; вытяжной модуль и колено, показанные на иллюстрации, не являются самим соединителем AD851041.
25 093 руб.
< Gaggenau AD410040 — Гибкий соединительный воздуховод DN 150 для VL 414 и VL 200
Gaggenau AD442012 — Кожух воздуховода для режима отвода воздуха>
Соединитель для удлинения подключения плоских воздуховодов DN 150 при установке в очень глубокие столешницы. Предусмотрен для вытяжных модулей Gaggenau VL 200 и VL 414. Размеры, обозначенные на собственном чертеже соединителя: ширина 223 мм, высота 90 мм, глубина 30 мм. Монтажная схема показывает установку соединителя на выход вытяжного модуля с фиксацией гайками, после чего к нему подключают элемент плоского воздуховода. Необходимые дополнительные участки и повороты воздуховода подбирают по монтажной схеме кухни; вытяжной модуль и колено, показанные на иллюстрации, не являются самим соединителем AD851041.
Основные характеристики
| Подключение | Плоский воздуховод DN 150 |
|---|---|
| Назначение | Удлинение подключения для очень глубоких столешниц |
| Совместимость по каталогу | VL 200 / VL 414 |
| Ширина по чертежу | 223 мм |
| Высота по чертежу | 90 мм |
| Глубина по чертежу | 30 мм |
Функции и характеристики
- Соединитель для удлинения подключения плоских воздуховодов DN 150 при установке в очень глубокие столешницы.
- Предусмотрен для вытяжных модулей Gaggenau VL 200 и VL 414.
- Размеры, обозначенные на собственном чертеже соединителя: ширина 223 мм, высота 90 мм, глубина 30 мм.
- Монтажная схема показывает установку соединителя на выход вытяжного модуля с фиксацией гайками, после чего к нему подключают элемент плоского воздуховода.
- Необходимые дополнительные участки и повороты воздуховода подбирают по монтажной схеме кухни; вытяжной модуль и колено, показанные на иллюстрации, не являются самим соединителем AD851041.
